- codificador :
es un circuito combinacional con 2 entradas y N salidas, cuya misión es presentar en la salida el código binario correspondiente a la entrada activada.
Existen dos tipos fundamentales de codificadores: codificadores sin prioridad y codificadores con prioridad. En el caso de codificadores sin prioridad, puede darse el caso de salidas cuya entrada no pueda ser conocida: por ejemplo, la salida 0 podría indicar que no hay ninguna entrada activada o que se ha activado la entrada número 0. Además, ciertas entradas pueden hacer que en la salida se presente la suma lógica de dichas entradas, ocasionando mayor confusión. Por ello, este tipo de codificadores es usado únicamente cuando el rango de datos de entrada está correctamente acotado y su funcionamiento garantizado.
.En estos sistemas, cuando existe más de una señal activa, la salida codifica la de mayor prioridad (generalmente correspondiente al valor decimal más alto). Adicionalmente, se codifican dos salidas más: una indica que ninguna entrada está activa, y la otra que alguna entrada está activa. Esta medida permite discernir entre los supuestos de que el circuito estuviera deshabilitado por la no activación de la señal de capacitación, que el circuito no tuviera ninguna entrada activa, o que la entrada número 0 estuviera activada.
Un decodificador o descodificador es un circuito combinacional, cuya función es inversa a la del codificador, es decir, convierte un código binario de entrada (natural, BCD, etc.) de N bits de entrada y M líneas de salida (N puede ser cualquier entero y M es un entero menor o igual a 2N), tales que cada línea de salida será activada para una sola de las combinaciones posibles de entrada. Normalmente, estos circuitos suelen encontrarse como decodificador / demultiplexor. Esto es debido a que un demultiplexor puede comportarse como un decodificador.
| Entradas | Salidas | ||||
|---|---|---|---|---|---|
| A1 | A0 | D3 | D2 | D1 | D0 |
| 0 | 0 | 0 | 0 | 0 | 1 |
| 0 | 1 | 0 | 0 | 1 | 0 |
| 1 | 0 | 0 | 1 | 0 | 0 |
| 1 | 1 | 1 | 0 | 0 | 0 |
- DEMULTIPLEXOR:
En electrónica digital, un demultiplexor es un circuito combinacional que tiene una entrada de información de datos d y n entradas de control que sirven para seleccionar una de las 2n salidas, por la que ha de salir el dato que presente en la entrada. Esto se consigue aplicando a las entradas de control la combinación binaria correspondiente a la salida que se desea seleccionar. Por ejemplo, si queremos que la información que tenemos en la entrada d, salga por la salida S4, en la entrada de control se ha de poner, de acuerdo con el peso de la mísma, el valor 100, que es el 4 en binario.
En el campo de las telecomunicaciones el demultiplexor es un dispositivo que puede recibir a través de un medio de transmisión compartido una señal compleja multiplexada y separar las distintas señales integrantes de la misma encaminándolas a las salidas correspondientes.

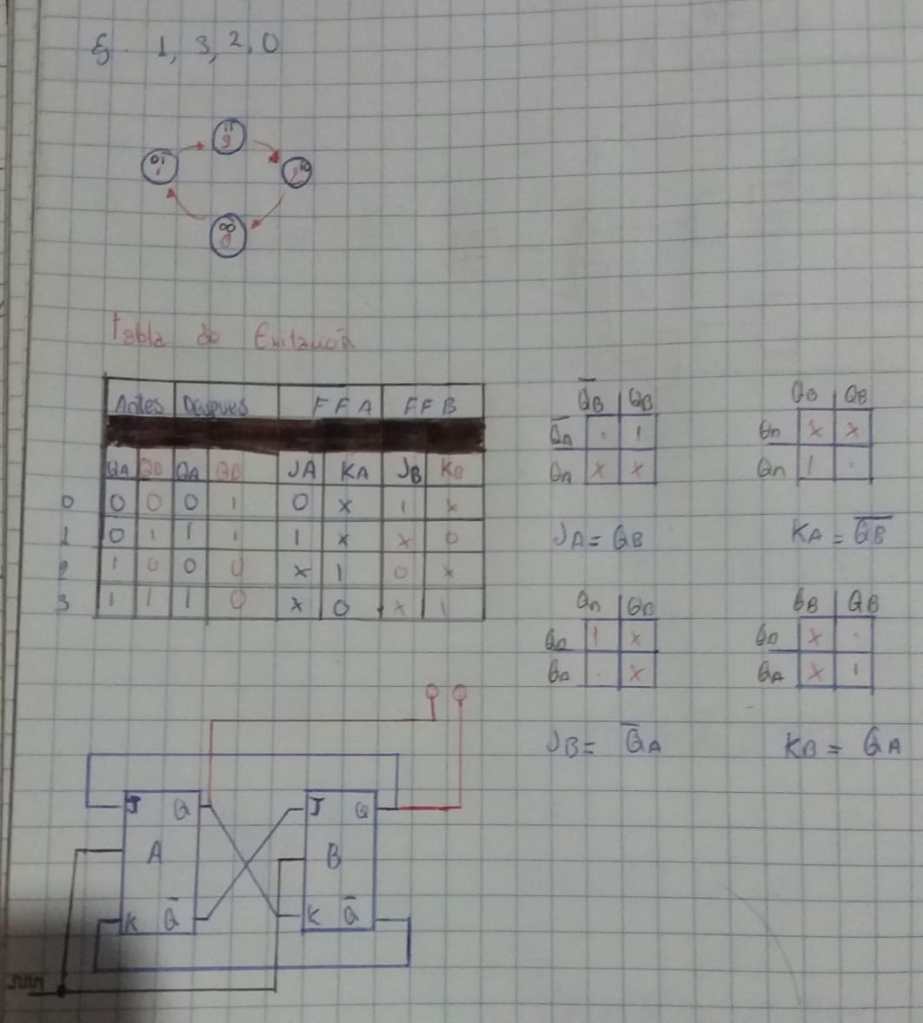

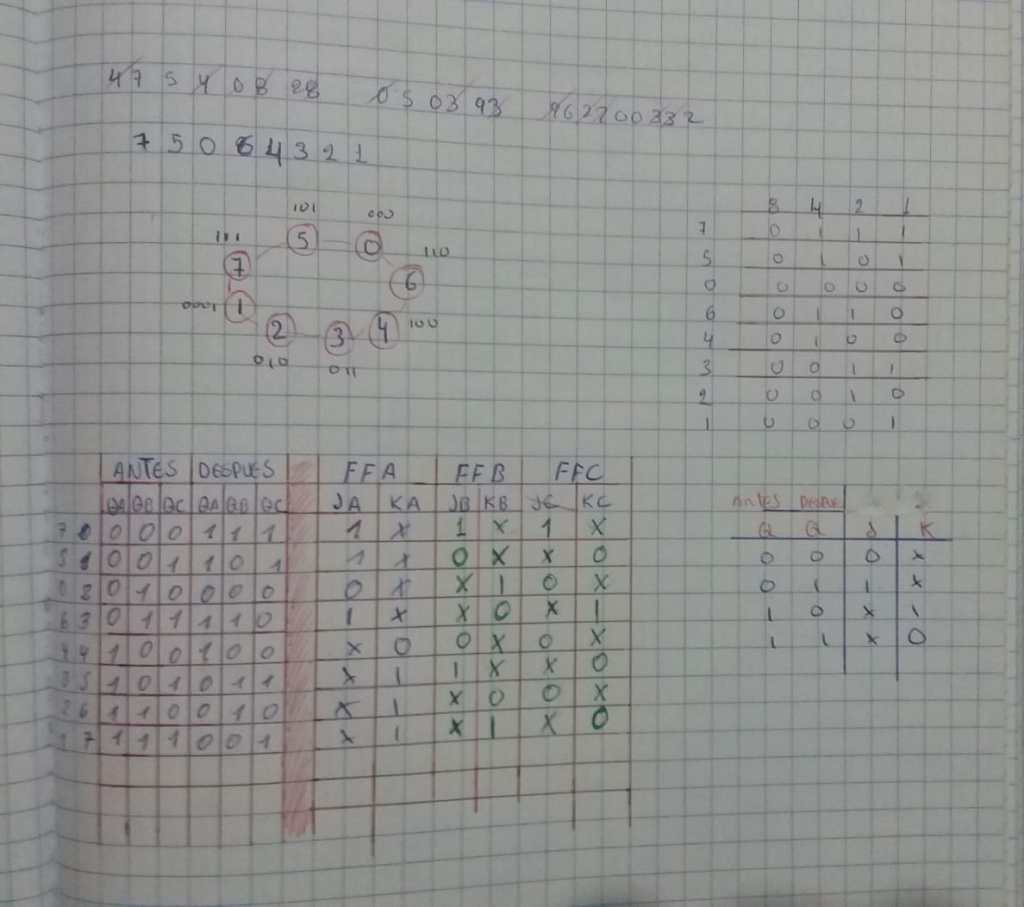

- DIAGRAMA DE ESTADOS:
DIAGRADA:
