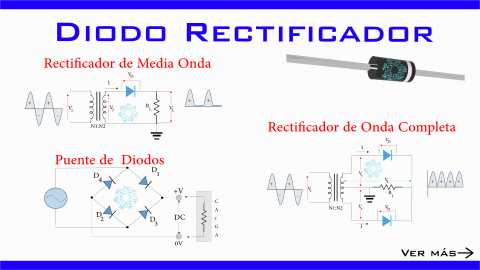

DIODO RECTIFICADOR

• QUE ES : El diodo es un dispositivo semiconductor que permite el flujo de corriente en un solo sentido. Tiene dos electrodos que reciben el nombre de ánodo o placa y cátodo y utiliza, entre otras, las propiedades rectificadoras de una unión entre los materiales tipos P y N de un semiconductor.
• QUE ES UN PUENTE RECTIFICADOR:  es un dispositivo formado por cuatro diodos ensamblados de forma que una corriente alterna (AC) conectada a dos de los diodos produce una corriente continua (DC) de salida en los dos diodos restantes
• como funciona un diodo: Si el lado positivo de la fuente de voltaje está conectado al extremo positivo del diodo (el ánodo) y el lado negativo está conectado al extremo negativo del diodo (el cátodo), el diodo conduce corriente.
  Si el diodo está invertido, la corriente está bloqueada (hasta cierto límite).
• TIPOS:
  1. FOTODIODOS Los fotodiodos son diodos provistos de una ventana transparente cuya corriente inversa puede ser controlada en un amplio rango regulando la cantidad de luz que pasa por la ventana e incide sobre la unión PN. A mayor cantidad de luz incidente, mayor es la corriente inversa producida por que se genera un mayor número de portadores minoritarios, y viceversa. Son muy utilizados como sensores de luz en fotografía, sistemas de iluminación, contadores de objetos,sistemas de seguridad, receptores de comunicaciones ópticas y otras aplicaciones.

1. DIODO SCHOTTKY. Los diodos Schottky también llamados diodos de recuperación rápida o de portadores calientes, están hechos de silicio y se caracterizan por poseer una caída de voltaje directa muy pequeña, del orden de 0.25 V o menos, y ser muy rápidos. Se emplean en fuentes de potencia,sistemas digitales y equipos de alta frecuencia.

• DIODO BACKWARD. Son diodos de germanio que presentan en polarización inversa una zona de resistencia negativa similar a las de los diodos túnel.

• DIODO PIN. Su nombre deriva de su formación P(material P), I(zona intrínseca)y N(material N) Los diodos PIN se emplean principalmente como resistencias variables por voltaje y los diodos Gunn e IMPATT como osciladores. También se disponen de diodos TRAPATT, BARITT, ILSA, etc.Son dispositivos desarrollados para trabajar a frecuencias muy elevadas, donde la capacidad de respuesta de los diodos comunes está limitada por su tiempo de tránsito, es decir el tiempo que tardan los portadores de carga en atravesar la unión PN. Los más conocidos son los diodos Gunn, PIN e IMPATT.

• DIODO TÚNEL. Los diodos túnel, también conocidos como diodos Esaki. Se caracterizan por poseer una zona de agotamiento extremadamente delgada y tener en su curva una región de resistencia negativa donde la corriente disminuye a medida que aumenta el voltaje. Esta última propiedad los hace muy útiles como detectores, amplificadores, osciladores, multiplicadores, interruptores, etc.,en aplicaciones de alta frecuencia.

• DIODO ESTABILIZADOR. Está formados por varios diodos en serie, cada uno de ellos produce una caída de tensión correspondiente a su tensión umbral.Trabajan en polarización directa y estabilizan tensiones de bajo valores similares a lo que hacen los diodos Zener.

• DIODO LÁSER. Los diodos láser, también conocidos como láseres de inyección o ILD’s. Son LEDs que emiten una luz monocromática, generalmente roja o infrarroja, fuertemente concentrada, enfocada,coherente y potente. Son muy utilizados en computadoras y sistemas de audio y video para leer discos compactos (CD’s) que contienen datos, música, películas, etc., así como en sistemas de comunicaciones para enviar información a través de cables de fibra óptica. También se emplearon marcadores luminosos, lectores de códigos de barras y otras muchas aplicaciones.

• DIODO EMISOR DE LUZ (LED’s) Es un diodo que entrega luz al aplicarle un determinado voltaje. Cuando esto sucede,ocurre una recombinación de huecos y electrones cerca de la unión NP; si este se ha polarizado directamente la luz que emiten puede ser roja, ámbar, amarilla, verde o azul dependiendo de su composición.

• DIODO VARACTOR. El diodo varactor también conocido como diodo varicap o diodo de sintonía. Es un dispositivo semiconductor que trabaja polarizado inversamente y actúan como condensadores variables controlados por voltaje. Esta característica los hace muy útiles como elementos de sintonía en receptores de radio y televisión. Son también muy empleados en osciladores,multiplicadores, amplificadores, generadores de FM y otros circuitos de alta frecuencia. Una Variante de los mismos son los diodos SNAP, empleados en aplicaciones de UHF y microondas.

• DIODO ZENER. Un diodo zener es un semiconductor que se distingue por su capacidad de mantener un voltaje constante en sus terminales cuando se encuentran polarizados inversamente, y por ello se emplean como elementos de control, se les encuentra con capacidad de ½ watt hasta 50 watt y para tensiones de 2.4 voltios hasta 200 voltios.El diodo zener polarizado directamente se comporta como un diodo normal, su voltaje permanece cerca de 0.6 a 0.7 V.

• DIODO RECTIFICADOR. Los diodos rectificadores son aquellos dispositivos semiconductores que solo conducen en polarización directa (arriba de 0.7 V) y en polarización inversa no conducen. Estas características son las que permite a este tipo de diodo rectificar una señal.Los hay de varias capacidades en cuanto al manejo de corriente y el voltaje en inverso que pueden soportar.

DIODO DETECTOR O DE BAJA SEÑAL: Los diodos detectores también denominados diodos de señal o de contacto puntual, están hechos de germanio y se caracterizan por poseer una unión PN muy diminuta. Esto le permite operar a muy altas frecuencias y con señales pequeñas. Se emplea por ejemplo, en receptores de radio para separar la componente de alta frecuencia (portadora) de la componente de baja frecuencia (información audible). Esta operación se denomina detección.

• POLARIZACIÓN:
  •  polarización directa, la unión p-n impulsa los huecos desde el material tipo P a la unión y los electrones desde el material tipo N a la unión. En la unión, los electrones y huecos se combinan de modo que se mantiene una corriente continua. Para que un diodo esté polarizado directamente, se debe conectar el polo positivo de la batería al ánodo del diodo y el polo negativo al cátodo. … El polo positivo de la batería atrae a los electrones de valencia del cristal p, esto es equivalente a decir que empuja a los huecos hacia la unión p-n.

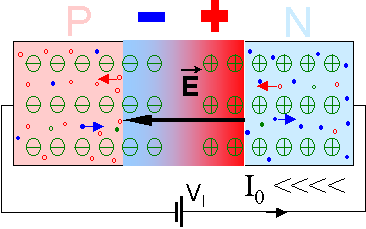

• Polarización inversa. Se invierte la polaridad de la fuente de continua, el diodo se polariza en inversa, el terminal negativo de la batería conectado al lado P y el positivo al N, esta conexión se denomina «Polarización Inversa».

• RECTIFICADOR MEDIA ONDA: Un circuito RC sirve como filtro para hacer que el voltaje alterno se vuelva directo casi como el de una batería, esto es gracias a las pequeñas oscilaciones que tiene la salida del voltaje, las cuales son prácticamente nulas. La primera parte del circuito consta de una fuente de voltaje alterna, seguido de un diodo que en esta ocasión será ideal (simplemente para facilitar la comprensión del funcionamiento) y finalmente el filtro RC.
• El rectificador de media onda es un circuito empleado para eliminar la parte negativa o positiva de una señal de corriente alterna, de lleno conducen cuando se polarizan inversamente. Además su voltaje es positivo.

• El circuito funciona de la siguiente manera:

1. Entra corriente alterna al circuito, la cual se rectifica con el diodo. (Solo permite pasar un semiciclo de la corriente, que en este caso es el semi-ciclo positivo)
2. En el momento que el voltaje sale del diodo el condensador se empieza a cargar y la caída de voltaje se recibe en la resistencia.
3. En el entender que es lo que está pasando y cómo calcular el filtro.

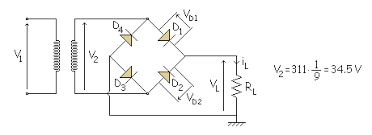

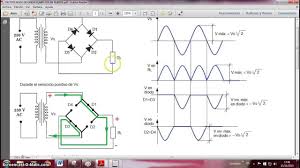

• ONDA COMPLETA DEL PUENTE DE DIODO: Un puente rectificador de diodos, también llamado puente rectificador o puente de diodos, es un dispositivo formado por cuatro diodos ensamblados de forma que una corriente alterna (AC) conectada a dos de los diodos produce una corriente continua (DC) de salida en los dos diodos restantes.
