LA CORRIENTE ELÉCTRICA

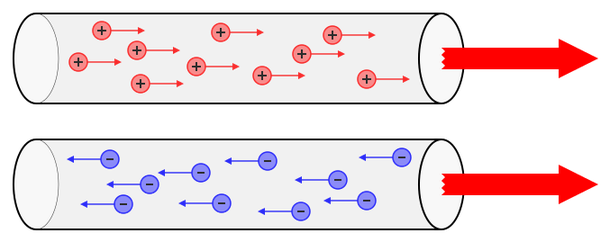

  1. Definición: Lo que conocemos como corriente eléctrica no es otra cosa que la circulación de cargas o electrones a través de un circuito eléctrico cerrado, que se mueven siempre del polo negativo al polo positivo de la fuente de suministro de fuerza electromotriz (FEM).
  2. Tipos:

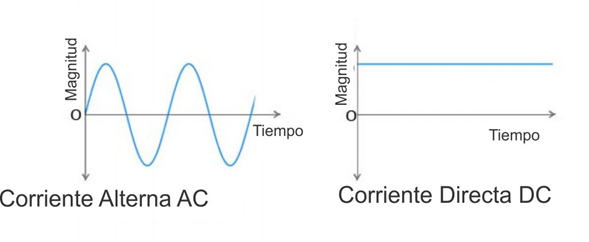

    • C. Continua: Corriente de intensidad constante en la que el movimiento de las cargas siempre es en el mismo sentido.  Esto, permite que la corriente eléctrica no se disperse y pueda llegar a un máximo de puntos mediante un solo tipo de conector o cables .

C. Alterna: La característica principal de una corriente alterna es que durante un instante de tiempo un polo es negativo y el otro positivo, mientras que en el instante siguiente las polaridades se invierten tantas veces como ciclos por segundo o hertz posea esa corriente. No obstante, aunque se produzca un constante cambio de polaridad, la corriente siempre fluirá del polo negativo al positivo, tal como ocurre en las fuentes de FEM que suministran corriente directa. C. Alterna:

C. Directa: La corriente directa (CD) o corriente continua (CC) es aquella cuyas cargas eléctricas o electrones fluyen siempre en el mismo sentido en un circuito eléctrico cerrado, moviéndose del polo negativo hacia el polo positivo de una fuente de fuerza electromotriz (FEM), tal como ocurre en las baterías, las dinamos o en cualquier otra fuente generadora de ese tipo de corriente eléctrica

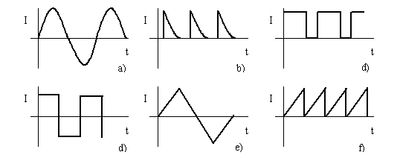

C. Pulsante: Es una corriente continua que sufre cambios regulares de magnitud a partir de un valor constante. Los cambios pueden ser en intensidad o en tensión. Estos cambios o pulsos son siempre en el mismo sentido de la corriente. valor máximo instantáneamente, permanece durante un tiempo y baja a cero su valor, para permanecer sin tensión durante el mismo tiempo que la ha mantenido. Como los tiempos son iguales se denomina de onda cuadrada. Una señal muy empleada para información de revoluciones.

CORRIENTE ALTERNA

  • DEFINICIÓN: La corriente alterna es aquel tipo de corriente eléctrica que se caracteriza porque la magnitud y la dirección presentan una variación de tipo cíclico.

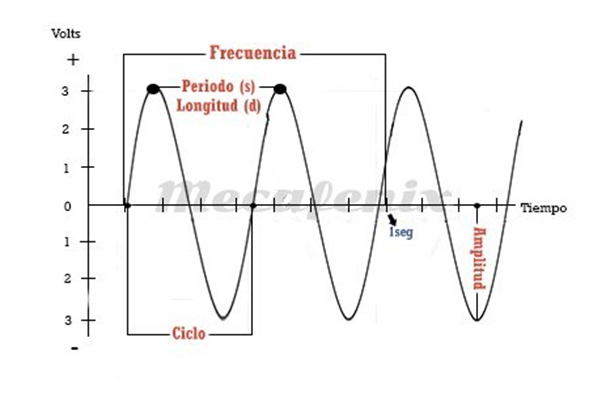

  • PARÁMETROS:

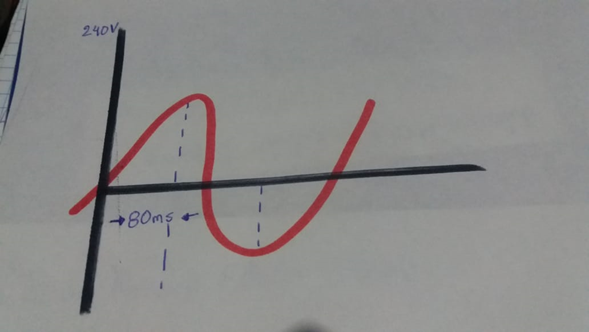

  • Amplitud (Vpico Vmax): V Max=240v
  • V p_p: Vpp=480
  • Vrms: = Vmax/1.414213= 240/1.414213= 169.70v
  • Periodo: T 160 ms
  • Frecuencia: F=1/T F= 1/160×1000 = 1000/160 = 6.25 Hz
  • Fase: O°
  • Velocidad Angular: w=6.2831xF = 6.2831×6.25= 39.26 rad/seg
  • Ecuación : a(t)=Ao.sen(w.t)
    • F(t)=240.sen(39.26×0)
  • Valor instantáneo:
    • a 0 ms = 0 v ; a 20 ms = 169.67 v
    • a 10 ms = 91.82 v ; a 30 ms = 221.70 v
    • a 40 ms = 239.99 v

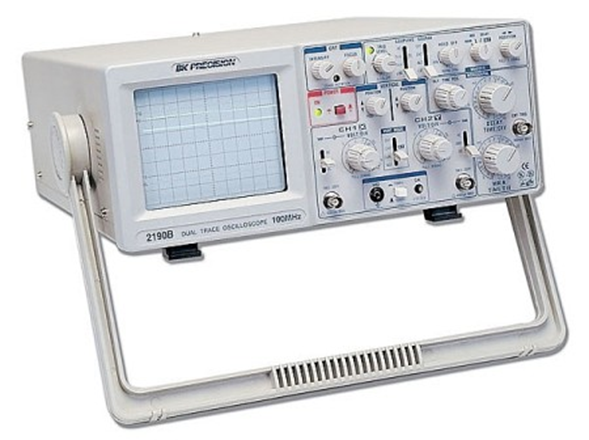

  1. El osciloscopio: es un instrumento de visualización electrónico para la representación gráfica de señales eléctricas que pueden variar en el tiempo. Es muy usado en electrónica de señal, frecuentemente junto a un analizador de espectro. Presenta los valores de las señales eléctricas en forma de coordenadas en una pantalla, en la que normalmente el eje X (horizontal) representa tiempos y el eje Y (vertical) representa tensiones. La imagen así obtenida se denomina oscilograma. Presenta los valores de las señales eléctricas en forma de coordenadas en una pantalla, en la que normalmente el eje X (horizontal) representa tiempos y el eje Y (vertical) representa tensiones.

Con un osciloscopio se puede:

  • Determinar directamente el periodo y el voltaje de distintas señales.
  • Determinar en forma indirecta, la frecuencia de una señal.
  • Observar que parte de una medición es continua y cual alterna.
  • Encontrar fallas en un circuito.
  • Hallar ruidos en una señal y aislarla.
  1. Tipos:
    • analogicos:
  • Los osciloscopios pueden ser digitales o analógicos. Estos últimos trabajan directamente con una señal aplicada, y ésta, amplificada, desvía un haz de electrones verticalmente, proporcional a su valor. En un tubo de rayos catódicos llega el rayo de electrones generado por el cátodo y acelerado por el ánodo.
  • La pantalla se encuentra cubierta de una capa fluorescente, iluminándose por el impacto de los electrones. Pero en el camino hasta la pantalla, estos haces se encuentran con dos placas de desviación: una horizontal y otra vertical. Si se le aplica una tensión a cualquiera de ellas dos, los electrones se desvían debido al campo eléctrico aplicado.
  1. Osciloscopio digital:
  • la facilidad de poder transferir las medidas a una computadora personal o pantalla LCD.
  • En el osciloscopio digital la señal es previamente digitalizada por un conversor analógico digital. Al depender la fiabilidad de la visualización de la calidad de este componente, esta debe ser cuidada al máximo.
  • Precauciones con el osciloscopio :
    • La entrada al canal no debe exceder un voltaje pico de 300 V.
    • No conectar una terminal viva al conector de tierra de la entrada del canal.
    • El voltaje de alimentación del equipo debe ser de 100 a 240 V AC, 48-63 Hz.
    • No poner ante el sol directo.
    • El cable de alimentación debe tener su respectiva conexión a tierra.
    • Poner en un lugar estable para evitar riesgo de caída.
    • Realizar buen uso del osciloscopio, evitando manipulación brusca, poner objetos pesados sobre el mismo o darle golpes.
    • Nunca usar sprays para limpiar el osciloscopio y no desarmarlo si no se está calificado. Cualquier duda remitirse al fabricante.
  • Precauciones de las puntas de medida.
    • La punta posee una atenuación de 10:1
    • Las categorías de las puntas son categoría I (CAT I), que corresponde a la medición sobre equipamientos no conectados directamente a la red, o derivado
El Generador:

Definicion: eléctrico es todo dispositivo capaz de mantener una diferencia de potencial eléctrica entre dos de sus puntos (llamados polos, terminales o bornes) transformando la energía mecánica en eléctrica. … La mayoría de los generadores de corriente alterna son de tres fases.

  • Tipos:
    • Generadores mecánicos: que recurren a la energía mecánica para colocar el generador en funcionamiento. Son los generadores más comunes en el sector de la industria y son también los que presentan, en relación con los demás, una capacidad de transformación de energía superior, así como los más eficientes y diversificados. Las empresas industriales normalmente utilizan este tipo de generadores.
    • Generadores solares: tienen como función captar la energía solar, para transformarla en energía eléctrica y pueda ser utilizada en los más diversos equipos. Las placas solares de silicio son un ejemplo de generador solar.
    • Generadores térmicos: son generadores que transforman la energía térmica en eléctrica. Convierte directamente la energía proveniente del calor, utilizándolo para la creación de energía.
    • Generadores químicos: son responsables de convertir la energía química en energía eléctrica para alimentar diferentes equipos. Es decir, transforman la energía que se genera en las diferentes reacciones químicas en energía eléctrica. Son ejemplos de este tipo de generadores las baterías. Normalmente se utilizan en equipos con consumos de baja potencia. Por ejemplo, comandos de TV, radios, relojes y otros equipos que utilizamos regularmente en nuestro día a día.
  • Usos:
    • sonas sensibles a los cortes eléctricos. hay zonas geográficas muy sensibles a efectos climatológicos adversos como tormentas o terremotos, en especial suceden en zonas de costa, islas, bosques y hasta ciudades. Para las personas que ya llevan tiempo viviendo en este tipo de zonas y están acostumbradas a sufrir estos apagones momentáneos, tener un generador eléctrico es muy común
    • . Uso en campings o zonas similares. suelen ser pequeños y poco ruidosos, así no supone una molestia durante los viajes y no afecta la tranquilidad del entorno. Están pensados especialmente para compaginar los momentos de desconexión en la naturaleza y el hecho de continuar gozando de la vida cotidiana. Los usos de un generador eléctrico en un camping son los normales
