LA RESISTENCIA

---

•

1. TEMA : 1
2. La resistencia
   1. concepto:
3. la oposición que recibe los electrones al flujo del paso de la corriente eléctrica al desplazarse en algún material. La unidad de medida en el sistema internacional es ohm.
4. clasificación:
5. Resistencias fijas: se utiliza principalmente para reducir el paso de la corriente ya que su estructura química está diseñada de distintos materiales químicos. su principal prefijo son los kilos y los megas. también se utiliza como divisores de tensión que al colocarlos en serie o en paralelo producir caídas de tensión lo cual crearán voltaje que sirva para los circuitos. Podemos encontrar dos familias de resistencias fijas.
   • las bobinadas: Son fabricadas con hilos metálicos aleaciones de níquel sobre núcleos cerámicos. esta podemos encontrar dos tipos
     1. las de potencia: son usadas en divisor de tensión
     2. las de precisión: las cuales tienes valores de, 0.25 , 0.1 , 0,05. tienen valores muy exactos.
   • Las no bobinadas: Están diseñadas con materiales resistivos como el carbón y la potencia de estas no superan los dos watt. las siguientes resistencias.
   1. las de vermet.
   2. las de película fotograbada.
   3. la de pirolíticos.
   4. las aglomeradas.
   5. las de capa de carbos por depósito.
   6. las de capa metálica.
6. Resistencia variables.Su valor puede modificarse a volunta. cambiando su valor óhmico.
   1. potenciometro: resistencia variable manualmente
   2. LDR: sensor de temperatura o fotorresistencia esta hecho de una material sulfuro de cadmio. para mucha luz la resistencia será pequeña y para mucha luz la resistencia será elevadísima.
   3. PTC: sirve para un rango de valores. 60° y 100° si aumentamos la temperatura aumenta el valor de su resistencia.
   4. VDR: depende de la tensión cuando mayor sea la tensión mayor sera la intensidad será directamente proporcional.
7. Resistencias específicas. componentes resistivos no lineales que modifican su valor óhmico en función de algún factor externo: temperatura, tensión aplicada, luminosidad incidente. Los principales tipos son:
   1. Termistores: Los termistores o resistores variables con la temperatura se encuadran en dos categorías:
      • NTC (Negative Thermistor Coefficient): Posee un coeficiente de temperatura negativo. La resistencia eléctrica del componente disminuye al aumentar la temperatura.
      • PTC (Positive Thermistor Coeficient): En este caso el coeficiente de temperatura es positivo. La resistencia eléctrica del componente aumenta al hacerlo la temperatura.
   2. Varistores, VDR (Voltage Dependent Resistor): Son resistencias cuyo valor óhmico depende con la tensión. Mientras mayor es la tensión aplicada en sus extremos, menor es el valor de la resistencia del componente.
   3. Magnetorresistivos, MDR (Magnetic Dependent Resistor): El valor óhmico aumenta en función del campo magnético aplicado perpendicularmente a su superficie. Es decir la resistencia varía en función de la dirección del campo magnético.
   4. Foto Resistores, LDR (Light Dependent Resistor): El valor óhmico del componente disminuye al aumentar la intensidad de luz que incide sobre el componente.

• código de colores y tolerancias:

•

• Resistencia SMD (SMT): Actualmente los equipos modernos están llegando acoplados estos tipos de resistencias. sigue teniendo la misma función están hechas de carbón solo que son más pequeñas. la diferencia ya no se coloca la franja de colores sino se coloca el valor y la tolerancia de la resistencia (SMD)

• Leyes básica de la electricidad.
  1. Ley de ohm.
• Postulada por el físico y matemático alemán Georg Simon Ohm, es una de las leyes fundamentales de la electrodinámica, estrechamente vinculada a los valores de la unidades básicas presentes en cualquier circuito eléctrico como son:
  • Tensión o voltaje «E», en volt (V).
  • Intensidad de la corriente «I», en ampere (A).
  • Resistencia «R», en ohm, de la carga o consumidor conectado al circuito.
• Es decir, la intensidad que recorre un circuito es directamente proporcional a la tensión de la fuente de alimentación e inversamente proporcional a la resistencia en dicho circuito. Esta relación se conoce como Ley de Ohm.
• Es importante apreciar que:
• 1. podemos variar la tensión en un circuito, cambiando la pila, por ejemplo;
• 2. podemos variar la resistencia del circuito, cambiando una bombilla, por ejemplo;
• 3. no podemos variar la intensidad de un circuito de forma directa, sino que para hacerlo tendremos que recurrir a variar la tensión o la resistencia obligatoriamente.

1. ley de watt.

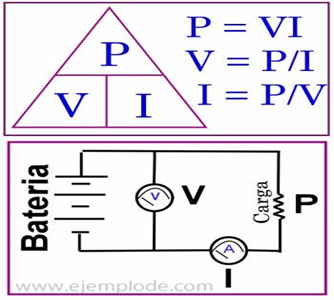

   • JAMES WATT Y LA LEY DE WATT
   • Definición la ley de watt dice que la potencia eléctrica es directamente proporcional al voltaje de un circuito y a la intensidad que circula por él.
   • Voltaje es voltios (V)
   • Intensidad (i).
   • Potencia en vatios (V).
   • Ecuación de Watt: P=V.I

1. EJEMPLOS:
2. Una resistencia consume 12 A cuando la tensión es de 100 voltios. Cuál será su potencia ?. Los datos del ejemplo son:
   • V = 100 voltios
   • I = 12 amperios
   • P= ?
   • P = V X I
   • P = 100 x 12
   • P = 1.200 vatios
3. Una lámpara incandescente tiene 125 voltios y 100W. Cuál será la intensidad?
   • P = 100 vatios
   • V = 125 voltios
   • I = ?
   • I = P/ V
   • I = 100 /125
   • I = 0.8 amperios

1. Ley de kirchhoff.
   • Gustav Robert Kirchhoff. fue un físico alemán, cuyas principales contribuciones científicas se centraron en los campos de los circuitos eléctricos, la teoría de placas, la óptica, la espectroscopia y la emisión de radiación del cuerpo negro.

Existen dos leyes de Kirchhoff:

• Primera ley de Kirchhoff, regla de nodos de Kirchhoff o ley de corriente de Kirchhoff.
• Segunda ley de Kirchhoff, regla de mallas de Kirchhoff o ley de tensiones de Kirchhoff.

Antes de nada conocer 3 conceptos fundamentales para poder entender las leyes de Kirchhoff:

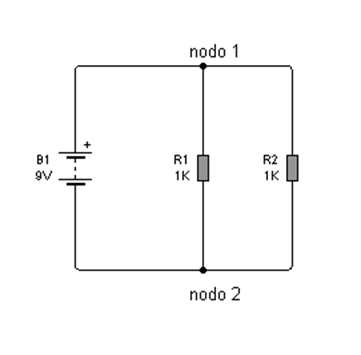

1. Se llama nodo o nudo a la interconexión de varios conductores.
2. Se llama rama al conductor que se encuentra entre dos nudos.
3. Se llama malla a todo circuito eléctrico que forma un camino cerrado. Un circuito que se define como malla es capaz de recorrerse partiendo de un nudo circular hasta el mismo nudo sin pasar dos veces por la misma rama.
   • La primera ley de Kirchhoff: nos indica que la suma de todas las corrientes que pasan por un nodo o unión es proporcional. El resultado de las corrientes de entrada a ese nodo menos las corrientes de salida es igual a cero

1. La segunda ley de Kirchhoff nos indica que la suma de todas caídas de tensión en una malla es igual a la tensión suministrada de alimentación.

1. Divisor de tensión:
   • Un divisor de tensión es una configuración de un circuito eléctrico que reparte la tensión  de una fuente entre una o más impedancia conectadas en serie.

1. divisor de corriente:
   • Es una configuración presente en circuito eléctrico que puede fragmentar la corriente eléctrica de una fuente entre diferentes resistencias o impedancias conectadas en paralelo. El divisor de corriente satisface la Ley de corriente de kirchhoff

1. Analisis de circuitos:
   1. Circuitos serie.
      • Da igual la posición del interruptor.
      • No son independientes.
      • Mas resistencia menos intensidad.
      • Si uno de los componentes se funde o se desconecta los demás dejan de funcionar.

1. Circuito paralelo:
   • Son independientes.
   • Resistencia e Intensidad, no aumenta la resistencia del circuito, por lo tanta la intensidad no varía.
   • Componentes fundidos, si uno de los componentes se funde o se desconecta los demás siguen funcionando.

1. Circuito mixto:
   • No todas las lámparas van alumbrar igual. La que está en serie será la que más alumbre, ya que por ella circula toda la intensidad, al llegar a la bifurcación la intensidad se divide en dos, una parte para cada lámpara que esta en paralelo, por lo que alumbrará menos.

1.
