los multivibradores

• BIESTABLE:

Es un multivibrador capaz de permanecer en uno de dos estados posibles durante un tiempo indefinido en ausencia de perturbaciones.¹​ Esta característica es ampliamente utilizada en electrónica digital para memorizar información. El paso de un estado a otro se realiza variando sus entradas. Dependiendo del tipo de dichas entradas los biestables se dividen en:

• Asíncronos: solamente tienen entradas de control. El más empleado es el biestable RS.
• Síncronos: además de las entradas de control posee una entrada de sincronismo o de reloj.

• ASTABLE: Es un circuito multivibrador que no tiene ningún estado estable, lo que significa que posee dos estados inestables entre los que conmuta, permaneciendo en cada uno de ellos un tiempo determinado. Este tipo de circuitos fue desarrollado por Abraham y Bloch que lo denominaron «multivibrador» dado que la forma de onda de la oscilación vibra en múltiples frecuencias (la fundamental y los armónicos impares). La frecuencia de conmutación depende, en general, de la carga y descarga de condensadores. Entre sus múltiples aplicaciones se cuentan la generación de ondas periódicas (generador de reloj) y de trenes de pulsos.

• CIRCUITOS INTEGRADOS: Un circuito integrado (CI), también conocido como chip o microchip, es una estructura de pequeñas dimensiones de material semiconductor, normalmente silicio, de algunos milímetros cuadrados de superficie (área), sobre la que se fabrican circuitos electrónicos generalmente mediante fotolitografía y que está protegida dentro de un encapsulado de plástico o de cerámica.​ El encapsulado posee conductores metálicos apropiados para hacer conexión entre el circuito integrado y un circuito impreso.

• EL CI 555:

El temporizador IC 555 es un circuito integrado (chip) que se utiliza en la generación de temporizadores, pulsos y oscilaciones. El 555 puede ser utilizado para proporcionar retardos de tiempo, como un oscilador, y como un circuito integrado flip flop. Sus derivados proporcionan hasta cuatro circuitos de sincronización en un solo paquete.

Fue introducido en 1971 por Signetics, el 555 sigue siendo de uso generalizado debido a su facilidad de uso, precio bajo y la estabilidad. Muchas empresas los fabrican en versión de transistores bipolares y también en CMOS de baja potencia. A partir de 2003, se estimaba que mil millones de unidades se fabricaban cada año.

Descripción de las conexiones

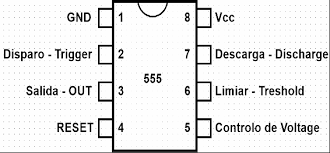

Pines del 555.

• GND (normalmente la 1): es el polo negativo de la alimentación, generalmente tierra (masa).
• Disparo (normalmente la 2): Es donde se establece el inicio del tiempo de retardo si el 555 es configurado como monoestable. Este proceso de disparo ocurre cuando esta patilla tiene menos de 1/3 del voltaje de alimentación. Este pulso debe ser de corta duración, pues si se mantiene bajo por mucho tiempo la salida se quedará en alto hasta que la entrada de disparo pase a alto otra vez.
• Salida (normalmente la 3): Aquí veremos el resultado de la operación del temporizador, ya sea que esté conectado como mono estable, estable u otro. Cuando la salida es alta, el voltaje será el voltaje de alimentación (Vcc) menos 1.7 V. Esta salida se puede obligar a estar en casi 0 voltios con la ayuda de la patilla de reinicio (normalmente la 4).
• Reinicio (normalmente la 4): Si se pone a un nivel por debajo de 0.7 Voltios, pone la patilla de salida a nivel bajo. Si por algún motivo esta patilla no se utiliza hay que conectarla a alimentación para evitar que el temporizador se reinicie.
• Control de voltaje (normalmente la 5): Cuando el temporizador se utiliza en el modo de controlador de voltaje, el voltaje en esta patilla puede variar casi desde Vcc (en la práctica como Vcc -1.7 V) hasta casi 0 V (aprox. 2 V menos). Así es posible modificar los tiempos. Puede también configurarse para, por ejemplo, generar pulsos en rampa.
• Umbral (normalmente la 6): Es una entrada a un comparador interno que se utiliza para poner la salida a nivel bajo.
• Descarga (normalmente la 7): Utilizado para descargar con efectividad el condensador externo utilizado por el temporizador para su funcionamiento.
• Voltaje de alimentación (VCC) (normalmente la 8): es el terminal donde se conecta el voltaje de alimentación que va de 4.5 V hasta 16 V.

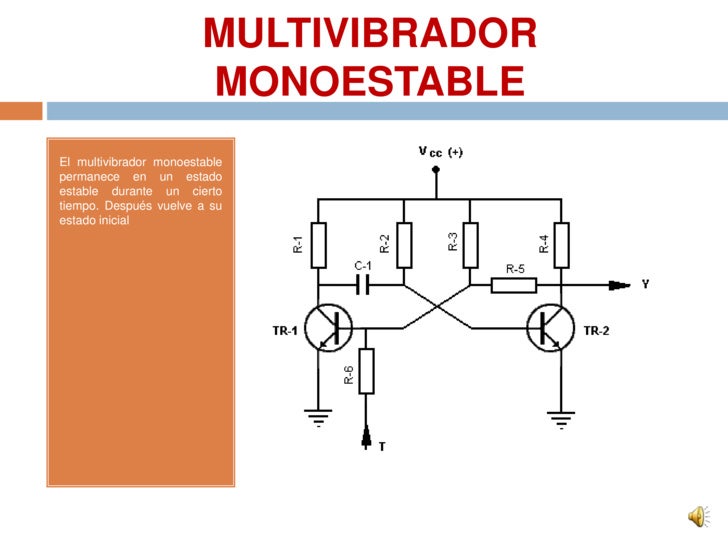

CIRCUITO MONO ESTABLE:

CIRCUITO ASTABLE:

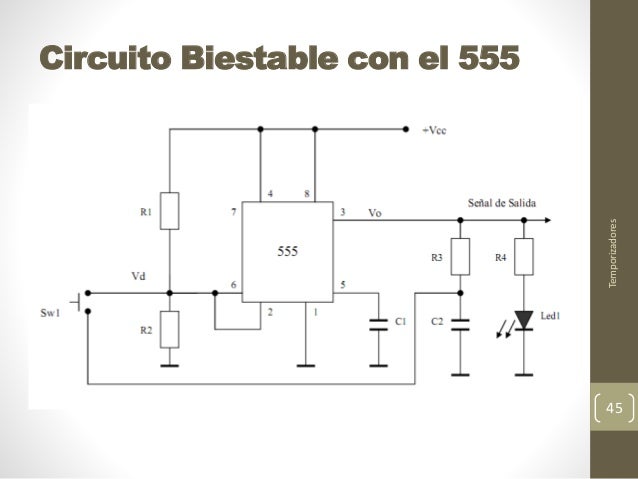

CIRCUITO BIESTABLE:
