• El rectificador controlado de silicio (en inglés SCR: Silicon Controlled Rectifier) es un tipo de tiristor formado por cuatro capas de material semiconductor con estructura PNPN o bien NPNP. El nombre proviene de la unión de Tiratrón (tyratron) y Transistor.

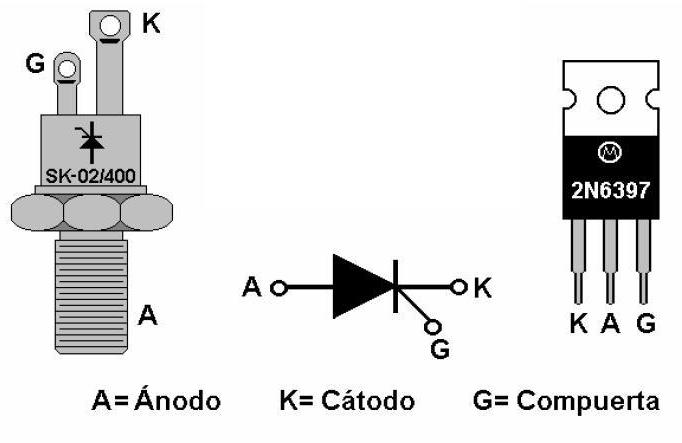

• Un SCR posee tres conexiones: ánodo, cátodo y gate (puerta). La puerta es la encargada de controlar el paso de corriente entre el ánodo y el cátodo. Funciona básicamente como un diodo rectificador controlado, permitiendo circular la corriente en un solo sentido. Mientras no se aplique ninguna tensión en la puerta del SCR no se inicia la conducción y en el instante en que se aplique dicha tensión, el tiristor comienza a conducir. Trabajando en corriente alterna el SCR se desexcita en cada alternancia o semiciclo. Trabajando en corriente continua, se necesita un circuito de bloqueo forzado, o bien interrumpir el circuito.

El pulso de conmutación ha de ser de una duración considerable, o bien, repetitivo si se está trabajando en corriente alterna. En este último caso, según se atrase o adelante el pulso de disparo, se controla el punto (o la fase) en el que la corriente pasa a la carga. Una vez arrancado, podemos anular la tensión de puerta y el tiristor continuará conduciendo hasta que la corriente de carga disminuya por debajo de la corriente de mantenimiento (en la práctica, cuando la onda senoidal cruza por cero)

Cuando se produce una variación brusca de tensión entre ánodo y cátodo de un tiristor, éste puede dispararse y entrar en conducción aun sin corriente de puerta. Por ello se da como característica la tasa máxima de subida de tensión que permite mantener bloqueado el SCR. Este efecto se produce debido al condensador parásito existente entre la puerta y el ánodo.

Los SCR se utilizan en aplicaciones de electrónica de potencia, en el campo del control, especialmente control de motores, debido a que puede ser usado como interruptor de tipo electrónico.

Un Tiristor GTO o simplemente GTO  es un dispositivo de electrónica de potencia que puede ser encendido por un solo pulso de corriente positiva en la terminal puerta o gate (G), al igual que el tiristor normal; pero en cambio puede ser apagado al aplicar un pulso de corriente negativa en el mismo terminal. Ambos estados, tanto el estado de encendido como el estado de apagado, son controlados por la corriente en la puerta (G).

El proceso de encendido es similar al del tiristor. Las características de apagado son un poco diferentes. Cuando un voltaje negativo es aplicado a través de las terminales puerta (G) y cátodo (C o K), la corriente en la puerta (ig), crece. Cuando la corriente en la puerta (G) alcanza su máximo valor, IGR, la corriente de ánodo comienza a caer y el voltaje a través del dispositivo (VAK), comienza a crecer. El tiempo de caída de la corriente de ánodo (IA) es abrupta, típicamente menor a 1 us. Después de esto, la corriente de ánodo varía lentamente y ésta porción de la corriente de ánodo es conocido como corriente de cola.

La razón (IA/IGR) de la corriente de ánodo IA a la máxima corriente negativa en la puerta (IGR) requerida para el voltaje es baja, comúnmente entre 3 y 5. Por ejemplo, para un voltaje de 2500 V y una corriente de 1000 A, un GTO normalmente requiere una corriente negativa de pico en la puerta de 250 A para el apagado

Estructura y funcionamiento

La estructura del GTO es esencialmente la de un tiristor convencional. Existen 4 capas de silicio (PNPN), 3 uniones (P-N, N-P y P-N) y tres terminales: ánodo (A), cátodo (C o K) y puerta (G). La diferencia en la operación radica en que una señal negativa en la puerta (G) puede apagar el GTO. Mientras el GTO se encuentre apagado y no exista señal en la puerta, el dispositivo se bloquea para cualquier polaridad en el ánodo, pero una corriente de fuga (IA leak) existe. Con un voltaje de bias en directa el GTO se bloquea hasta que un voltaje de ruptura VAK = VB0 es alcanzado. En este punto existe un proceso dinámico de encendido., VAK = 3V y la corriente IA es determinada por la carga. Cuando el GTO se apaga y con la aplicación de un voltaje en inversa, solo una pequeña corriente de fuga (IA leak) existe. Una polarización en inversa VAK puede ser alcanzada cuando ocurra un corte. El valor del voltaje de ruptura inverso depende del método de fabricación para la creación de una regeneración interna para facilitar el proceso de apagado. Con un voltaje de polarización directo aplicado al ánodo y un pulso de corriente positiva es aplicada a la puerta G (gate), el GTO se enciende y permanece de esa forma.

Transistor uniunión

El transistor uniunión o transistor unijuntura (en inglés UJT: UniJuntion Transistor) es un tipo de transistor que contiene dos zonas semiconductoras. Tiene tres terminales denominados emisor , base uno y base dos . Está formado por una barra semiconductora tipo N, entre los terminales en la que se difunde una región tipo P+, el emisor, en algún punto a lo largo de la barra, lo que determina el valor del parámetro η, standoff ratio, conocido como razón de resistencias o factor intrínseco.

Construcción

Estructura

Circuito equivalente

Consiste en una placa de material ligeramente dopado de silicio tipo-n. Los dos contactos de base se unen a los extremos de esta superficie tipo n. Estos se indican como {\displaystyle B_{1}} y {\displaystyle B_{2}} respectivamente. Un material de tipo p se utiliza para formar una juntura p-n en el límite de la varilla de aluminio y la placa de silicio tipo n. El tercer terminal llamado emisor ({\displaystyle E}) se hace a partir de este material tipo-p. El tipo n está ligeramente contaminado, mientras que el de tipo p está fuertemente contaminado. Como el tipo n está ligeramente dopado, ofrece una alta resistencia mientras que el material tipo p, ofrece baja resistividad puesto que está fuertemente contaminado.

Características

Fijándose en la curva característica del UJT se puede notar que cuando el voltaje sobrepasa un valor  de ruptura, el UJT presenta un fenómeno de modulación de resistencia que, al aumentar la corriente que pasa por el dispositivo, la resistencia de esta baja y por ello, también baja el voltaje en el dispositivo, esta región se llama región de resistencia negativa. Este es un proceso con realimentación positiva, por lo que esta región no es estable, lo que lo hace excelente para conmutar, para circuitos de disparo de tiristores y en osciladores de relajación.
